755A编码器
— 伺服电机控制，机器人技术
— 医疗诊断器械
— 专业包装机械
— 数字绘图仪，打印机，排版和印刷机
755A型增量式编码器提供优秀的反馈方案，外形小巧，但全金属结构坚固，配合轴封滚珠轴承，多年耐用无忧。提供多种EPC首创的簧片和沟槽式簧片安装模式，高精密度和易于安装，是其他厂家不稳定不可靠的编码器的理想替代。半通孔孔径可达0.750英寸或14mm,多种孔径以供选择。
755A 型环境参数
|
操作温度 |
0º 到 +70ºC （标准） -40º 到 +70ºC （低温选择） 0º 到 +100ºC （高温选择） 有些 CPR 高温选择 0º 到 +85ºC |
|
储藏温度 |
- 25ºC 到 +85 ºC |
|
湿 度 |
相对湿度 98% |
|
振 动 |
10g @ 58 - 500 Hz； |
|
抗 震 |
50g @ 11ms |
755A 型电参数
|
输入电压 |
0 - 70℃和 0 – 85℃为 4.75 – 28.0 VDC 0 - 100℃温度时为 4.75 – 24.0 VDC |
|
输入电流 |
最大无负载电流为 100 mA |
|
输入波动 |
在 0 – 100 KHz 时，峰—峰之间为 100 mV |
|
输出波形 |
增量式，正交输出，当转轴顺时针旋转时，A 通道的方波领先 B 通道。 |
|
输出电路 |
NPN 集电极开路输出每通道最大驱动电流 100 mA ，推拉输出 每通道最大驱动电流 20 mA ，差动线驱动输出在 5VDC 时，符 合 RS422 标准。上拉电阻输出每通道最大可达 100 mA。 |
|
基准脉冲 |
每转一周输出一个脉冲。 |
|
频率响应 |
标准 100 KHz ，可选高达 1MHz。 |
|
抗干扰性 |
经 BS EN61000-4-2 ， IEC 801-3 ， BS EN61000-4-4 ， DDENV 50141， DDENV 50204，BS EN55022 测试，符合欧洲标准。 |
|
对称性 |
1-6000 CPR：在 100KHz 输出时 180º + 18º 6001-20480 CPR：180º + 36º |
|
正交相位 |
1-6000 CPR：在 100KHz 输出时 90º + 22.5º 6001-20480 CPR：90º + 36º |
|
最小沿间距 |
1-6000 CPR：在 100KHz 输出时 67.5º 6001-20480 CPR：54º 高于 20480 CPR：50º |
|
上升时间 |
低于 1 微秒 |
|
每转脉冲数 |

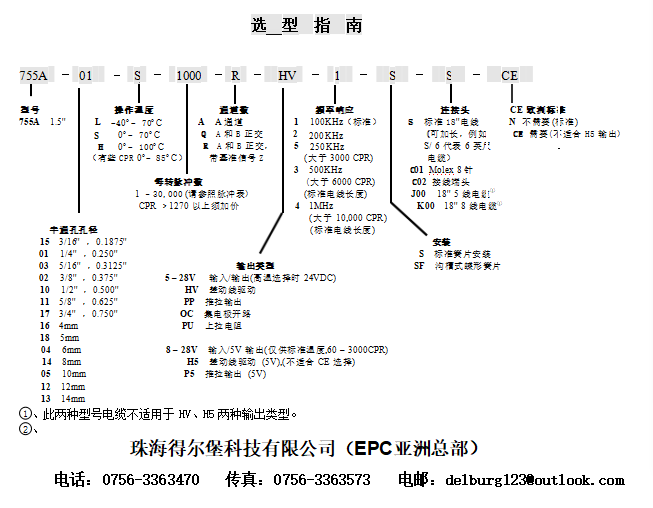

1* ，2* ，4*, 5*, 6* ，7* ，8*, 10* ，11* ，12* ，14* ，20 ，21*, 24*, 25*, 28* ，30*, 32*, 33*, 34*, 35*,38*，40*，42*, 45* ，50* ，60， 64*, 100 ，120 ，125 ，128*, 144* ，150*, 160* ，200 ，240* ，250， 254*，256*，300，333*, 360，400，500，512，600，625*，635， 665*，720，768*，800，889，900* ，1000 ，1024 ，1200 ，1201*， 1203* ，1204* ，1250 ，1270 ，1440, 1500 ，1800 ，2000 ，2048 ， 2400，2500，2540，2880, 3000，3600，4000，4096，5000，6000， 7200, 7500, 9000 ，10000 ，10240 ，12500 ，14400, 15000 ，18000， 20000,20480 ，25000 ，30000。 * 100 ºC 选择，请联系厂家。 有些 CPR H 的操作温度范围为 0º - 85℃ |
|
精 度 |
200-1999 CPR：两相邻周期间相差在 0.017 º（ 1.0 弧度分）之 内（机械角度） 2000-3000 CPR：0.01 º（0.6 弧度分）之内（机械角度） 3000 CPR 以上另附加插值误差 0.005º（机械角度） |
